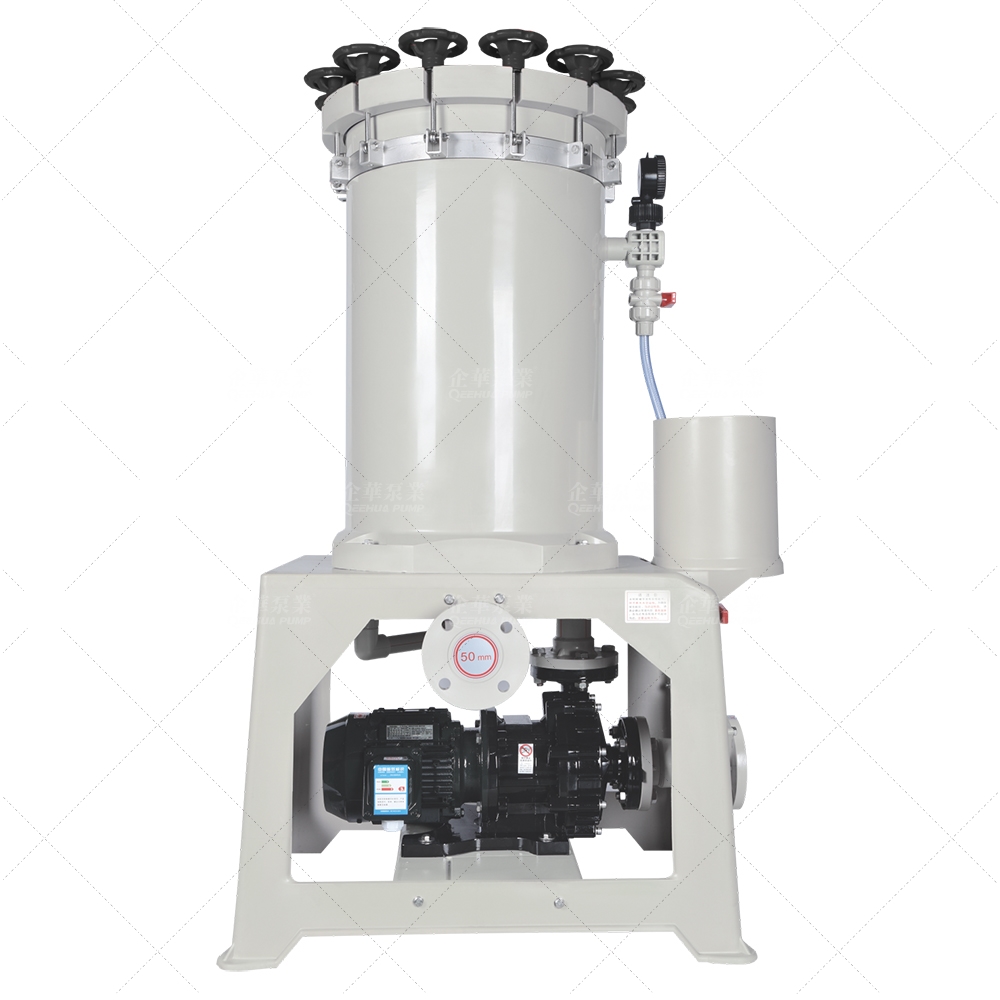

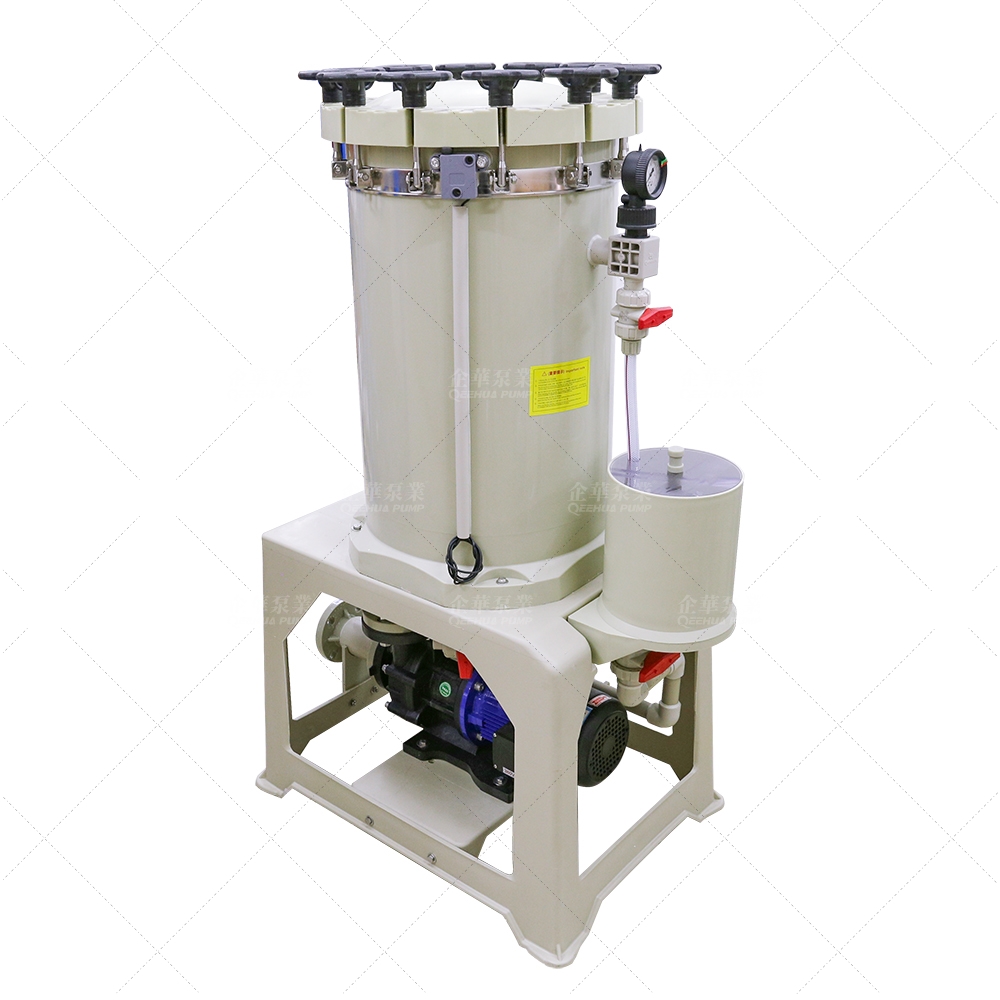

QH型精密过滤机

技术参数

· 产品系列：过滤机
· 泵浦功率：1~5HP
· 过滤量：100~650(L/min)
· 全扬程：15m~38m
· 主要材质：F-PP ; P-PVDF

产品适用于

广泛应用于PCB/FPC、电镀连续镀、锂电池、太阳能、半导体、废水废气、涂装/环保、化学制药等多个行业。

免费申请寄样电话咨询: 18922980385

QH型精密过滤机产品特色

选型科学，精工制造，质量稳定，高效服务

QH型精密过滤机性能特点

性能特点

1. 过滤机主体采用PPH材料射出成型，具有耐高温，耐酸碱等特性。
2. 安全开关装置，当马达过载或单相运转时，安全开关自动切断电源。
3. 零件100%互换，更换容易。
4. 高精密过滤，过滤面积广、效率高、操作简单，清洗容易。
5. 同一型号可做不同之滤材变化使用：压盘式、锁帽式、杨桃式、滤纸式、
滤袋式，可加装自清循环回路，活性炭处理装置，操作简单。
6. 可依客户使用条件选择各式不同滤材更换使用。

型号说明

机型编号 : QH; QH2-双桶式；QH3-三桶式
滤芯数量 : 2006：滤芯数量20”x 6支 ; 3018：滤芯数量30”x 18支
泵浦马力 : 1-1HP ; 2-2HP ; 3-3HP ; 5-5HP
滤桶材质 : F-PP ; P-PVDF
出入口 : U: 出入口由任式；F: 出入口法兰式
密封橡胶 : E-EPDM 、 V-FKM
滤式 : C: 压盘式 B: 锁帽式 K: 杨桃式 P: 滤纸式 U: 滤袋式 H: 活性炭式
活性炭装置 : W: 要加装活性炭装置；O: 不必使用活性炭装置
国标/日标 : G: 出入口为国标；J: 出入口为日标
泵 : A: 磁力泵 B: 自吸泵 C: 立式泵

结构图纸

尺寸规格

项目/型号		QH-1001	QH-2001	QH-2004	QH-2006-1	QH-2008-1	QH-2008-2	QH-2012-2	QH-2018-3	QH-3018-5
电镀槽(吨）		0.2	0.4	0.8	1-2	1-2	1.5-3	2.5-4	4-6.5	6.5-7.5
过滤量(L/min）		15	30	80	150	180	220	250	330	500
滤筒材质		PP	PP	PP	PP	PP	PP	PP	PP	PP
滤芯数(尺寸x数量）		10 "x1	20 "x1	20 "x4	20 "x6	20 "x8	20 "x8	20 "x12	20 "x18	30 "x18
实用温度（O℃）以下		70	70	70	70	70	70	70	70	70
泵浦功率		45W	65W	260W	0.75KW	0.75KW	1.5KW	1.5KW	2.2KW	3.75KW
机座尺寸(mm)	长度 (A)	520	520	620	760	760	760	800	800	800
机座尺寸(mm)	宽度 (B)	310	310	385	450	450	450	580	580	580
总高度(mm)		790	1015	1080	1420	1420	1420	1420	1420	1760
机体重量 (KG)		16	18	31	75	82	86	118	118	128
出入口径		3/4 "	3/4 "	1 "	1-1/2 "	1-1/2 "	1-1/2 "	1.5 "	2 "	2 "
