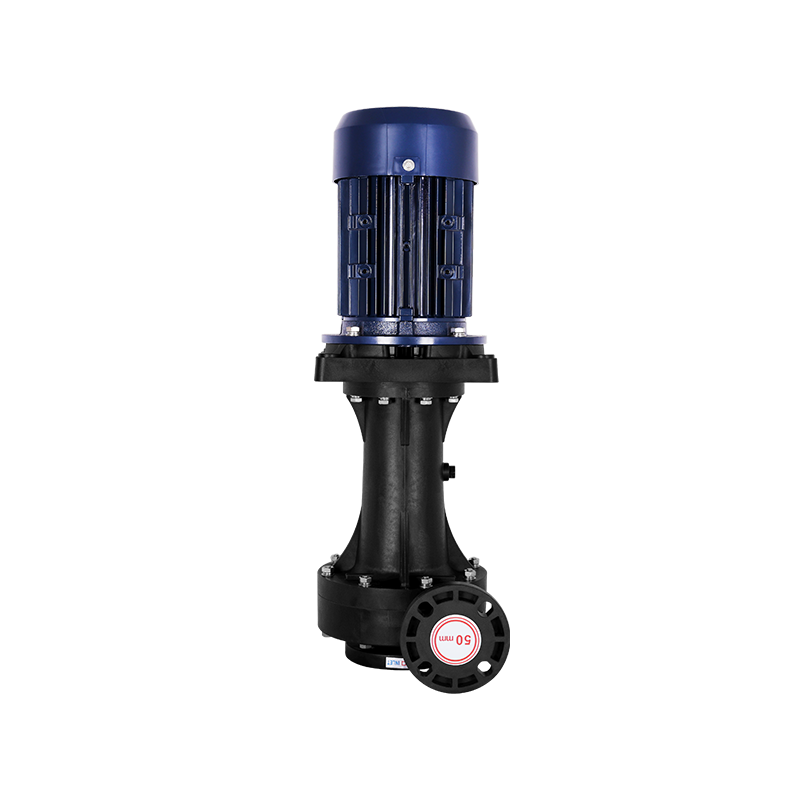

QHD型槽外立式泵

技术参数

· 产品系列：立式泵
· 泵浦功率：1~15HP
· 全流量：50Hz：237~1544(L/min) 60Hz：233~1733(L/min)
· 全扬程：50Hz：11.5m~38.3m 60Hz：13.5m~38m
· 主要材质：F-GFRPP; C-CFRPP; P-PVDF; E-CFRETFE

产品适用于

广泛应用于PCB/FPC、电镀连续镀、锂电池、太阳能、半导体、废水废气、涂装/环保、化学制药等多个行业。

免费申请寄样电话咨询: 18922980385

QHD型槽外立式泵产品特色

选型科学，精工制造，质量稳定，高效服务

QHD型槽外立式泵性能特点

性能特点

1. 采用GFRPP、CFRPP、PVDF、CFRETFE塑钢材料射出成型，具有极强的耐酸耐碱特性；
2. 可空转使用，可配合过滤器连接使用；
3. 适合各种酸碱液循环、喷洗设备、废气塔、蚀刻机、废水处理以及各种特殊
电镀液循环输送使用。

型号说明

机型编号 : QHD
出口口径 : 40-1.5; 50-2; 65-2.5; 100-4
比重 : SK-1.1; SP-1.4
马力 : 1-1 HP; 2-2HP; 3-3HP; 5-5HP; 7.5-7.5HP; 10-10HP ; 15-15HP; 20-20HP
频率 : 5-50Hz; 60-60Hz
密封圈 : E-EPDM; V-FKM
泵体材质 : F-GFRPP; C-CFRPP; P-PVDF; E-CFRETFE

结构图纸

产品规格

型号	进出口径 (mm) 进口/出口	马力 HP	全扬程(M)		全流量(L/min)		重量（kg）
			全扬程(M)		全流量(L/min)		重量（kg）
			50Hz	60Hz	50Hz	60Hz	(kg)
QHD-40SK-1	50/40	1	11.5	13.5	237	233	24
QHD-40SK-2	50/40	2	17.1	19.8	312	296	30
QHD-40SK-3	50/40	3	19.8	24.2	331	325	33
QHD-50SK-3	65/50	3	17.3	22.1	555	497	36
QHD-50SK-5	65/50	5	24.7	25.5	646	655	46
QHD-65SK-5	80/65	5	22.7	23.8	759	664	46
QHD-65SK-7.5	80/65	7.5	27.2	28.7	880	813	59
QHD-65SK-10	80/65	10	33.3	39.2	875	884	64
QHD-100SK-7.5	100/100	7.5	18	17	1208	1019	64
QHD-100SK-10	100/100	10	24.4	23.6	1421	1216	68
QHD-100SK-15	100/100	15	38.3	38	1544	1733	112

尺寸规格

型号	A	B	C	D	E	F	G	H	I	J
QHD-40SK-1	714	423	53	238	∅156	356	∅151	∅104	∅36	∅50
QHD-40SK-2	744	423	53	268	∅175	356	∅151	∅104	∅36	∅50
QHD-40SK-3	744	423	53	268	∅175	356	∅151	∅104	∅36	∅50
QHD-50SK-3	744	423	53	268	∅175	356	∅153	∅117	∅50	∅67
QHD-50SK-5	809	426	53	330	∅219	353	∅153	∅117	∅50	∅67
QHD-65SK-5	809	426	53	330	∅219	353	∅175	∅130	∅65	∅75
QHD-65SK-7.5	852	426	53	373	∅234	352.5	∅175	∅130	∅65	∅75
QHD-65SK-10	892	426	53	413	∅234	352.5	∅175	∅130	∅65	∅75
QHD-100SK-7.5	862	436	53	373	∅234	360	∅208	∅174	∅97	∅101
QHD-100SK-10	902	436	53	413	∅234	360	∅208	∅174	∅97	∅101
QHD-100SK-15	957	436	53	468	∅266	360	∅208	∅174	∅97	∅101

型号	K	L	M	N	O	P	Q	R	Y	Z
QHD-40SK-1	∅122	∅155	∅230	170	65	∅15	220	264	220	264
QHD-40SK-2	∅122	∅155	∅230	170	65	∅15	220	264	220	264
QHD-40SK-3	∅122	∅155	∅230	170	65	∅15	220	264	220	264
QHD-50SK-3	∅135	∅175	∅230	170	65	∅15	220	264	220	264
QHD-50SK-5	∅135	∅175	∅260	200	69	∅15	220	264	220	264
QHD-65SK-5	∅145	∅188	∅260	200	69	∅15	220	264	220	264
QHD-65SK-7.5	∅145	∅188	∅260	200	67	∅18	300	350	300	350
QHD-65SK-10	∅145	∅188	∅260	200	67	∅18	300	350	300	350
QHD-100SK-7.5	∅174	∅208	∅288	220	68	∅18	300	350	300	350
QHD-100SK-10	∅174	∅208	∅288	220	68	∅18	300	350	300	350
QHD-100SK-15	∅174	∅208	∅288	220	68	∅18	300	350	300	350
