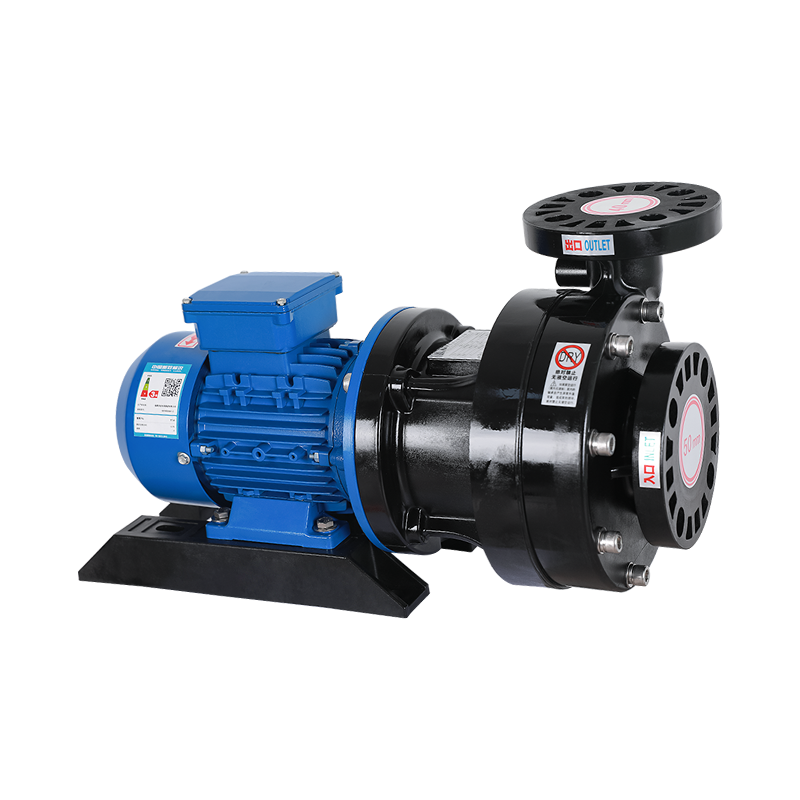

QHG型驱动离心泵
技术参数
· 产品系列:离心泵
· 泵浦功率:1~15HP
· 全流量:50Hz:254~1804(L/min)  60Hz:249~1766(L/min)
· 全扬程:50Hz:13m~34m  60Hz:13m~33.6m
· 主要材质:F-GFRPP; P-PVDF
产品适用于
广泛应用于PCB/FPC、电镀连续镀、锂电池、太阳能、半导体、废水废气、涂装/环保、化学制药等多个行业。
QHG型驱动离心泵产品特色
选型科学,精工制造,质量稳定,高效服务
QHG型驱动离心泵性能特点
性能特点
1. 耐强酸强碱及氟化系列化学性。
2. 加强型后封盖,耐温、耐压性明显增强。
3. 适应温度:GFRPP-80℃以下,PVDF-100℃以下,视各种化学性不同而定。
4. 配置防空转装置。
5. 无自吸能力,适合装于液面下,若装于液面上则必须加装自吸桶,以防止泵浦无水空转损坏。
型号说明
  • 机型编号 :

    QHG

  • 泵浦材质 :

    F-GFRPP; P-PVDF

  • 出口口径 :

    40-1-½; 50-2; 65-2.5; 80-3; 100-4

  • 马力 :

    00-3∅/½HP; 01-3∅/1HP; 02-3∅/2HP; 03-3∅/3HP;05-3∅/5HP; 07-3∅/7.5HP; 10-3∅/10HP; 15-3∅/15HP

  • 极数 :

    2:2P; 4:4P

  • 橡胶材质 :

    E-EPDM; V-VITON(FKM)

  • 扬程 :

    L-低扬程; H-高扬程

  • 转动环 :

    S-碳化硅

  • 固定环 :

    S-碳化硅

  • 弹簧类型 :

    H-HC; S-SUS316

  • 频率 :

    50-50Hz; 60-60Hz

结构图纸
产品规格
型号 进出口径(mm) 功率 50Hz 60Hz 重量
进口 出口 相数 HP 全扬程(M) 全流量(L/min) 全扬程(M) 全流量(L/min) (Kg)
QHG-40012 50 40 3 1 13 254 13 249 18.5
QHG-40022 50 40 3 2 16 324 19 364 23.5
QHG-40032 50 40 3 3 20 395 21 405 26.5
QHG-50032 65 50 3 3 19 562 18 578 27.3
QHG-50052 65 50 3 5 27 661 27 709 41.5
QHG-65052 80 65 3 5 19.5 880 19 788 46
QHG-65072 80 65 3 7.5 27 961 22 895 57
QHG-65102 80 65 3 10 31 1069 31 1084 62
QHG-100102 100 100 3 10 27 1615 27 1557 63.3
QHG-100152 100 100 3 15 34 1804 33.6 1766 99.7
尺寸规格


型号 L H W a b c d e f g i j k
QHG-40012 488 29 170 131 73 282 125 171 67 219 325 φ36 φ50
QHG-40022 500 30 181 138 73 282 135 167 67 216 325 φ36 φ50
QHG-40032 522 30 192 142 73 282 135 167 67 216 325 φ36 φ50
QHG-50032 528 33 189 144 73 282 137 198 76 221 325 φ50 φ67
QHG-50052 613 36 227 183 73 282 164 198 76 271 325 φ50 φ67
QHG-65052 618 36 227 183 73 282 164 201 73 276 325 φ65 φ76
QHG-65072 629 37 278 230 73 282 175 201 73 288 325 φ65 φ76
QHG-65102 661 37 260 215 73 282 175 201 73 286 325 φ65 φ76
QHG-100102 660 39 260 215 73 282 175 220 75 285 325 φ98 φ100
QHG-100152 850 41 292 247 73 282 190 220 75 413 325 φ98 φ100
