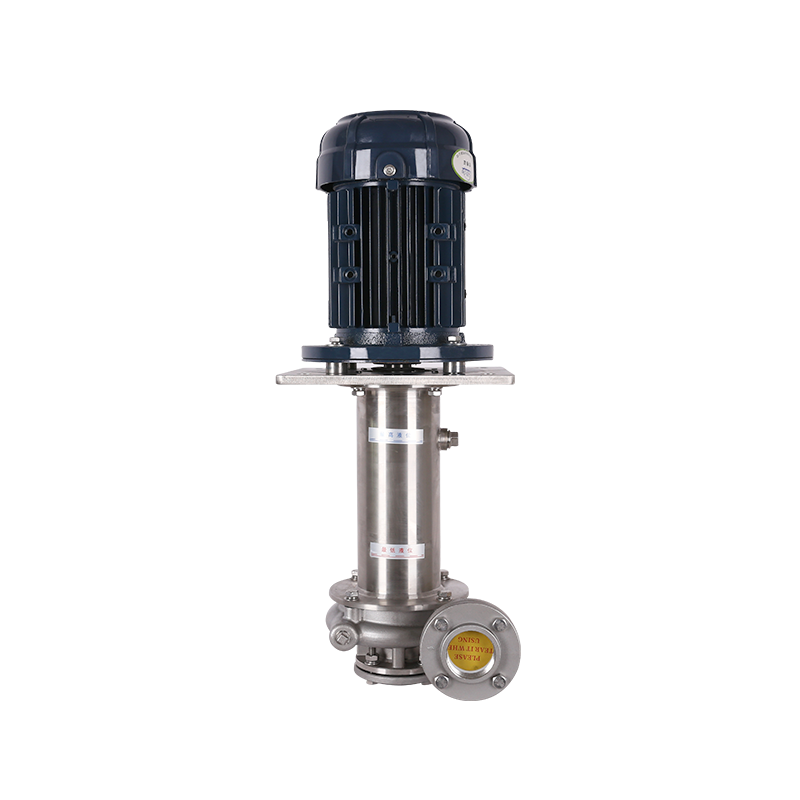

QHV型不锈钢立式泵

技术参数

· 产品系列：立式泵
· 泵浦功率：0.5~20HP
· 全流量：80~2030(L/min)
· 全扬程：13m~25m
· 主要材质：S4-SUS304 ; S6-SUS316 ;
· 药液⽐重: SK-1.1 ; SP-1.4

产品适用于

广泛应用于PCB/FPC、电镀连续镀、锂电池、太阳能、半导体、废水废气、涂装/环保、化学制药等多个行业。

免费申请寄样电话咨询: 18922980385

QHV型不锈钢立式泵产品特色

选型科学，精工制造，质量稳定，高效服务

QHV型不锈钢立式泵性能特点

性能特点

1. 采用不锈钢304或316铸造成型，紧密紧凑牢固。
2. 采用无轴封设计，绝不因空转而烧坏。
3. 适合各种酸碱液、微酸液，循环使用，可耐高温。
4. 泵浦低噪音，振动轻微。
5. 泵浦体积小，适合槽内外设计使用。

型号说明

机型编号 : QHV
出入口径内牙式 : 25-1; 40-1.5; 50-2; 65-2.5; 80-3
比重 : SK-1.1 ; SP-1.4
马力 : 1/2HP ; 1HP ; 2HP ; 3HP ; 5HP ; 7.5HP ; 10HP
频率 : 5:50HZ ; 6:60HZ
密封圈 : E-EPDM ; V-VITON ; P-PTFE
泵头材质 : S4-SUS304 ; S6-SUS316

结构图纸

产品规格

型号		马力 HP	进出口径 MM	扬程 M	流量 L/Min
QHV-25SK-1/2		0.5	25*25	13	80
QHV-25SK-1		1	25*25	15	100
QHV-40SK-1		1	40*40	15	120
QHV-40SK-2		2	40*40	20	230
QHV-50SK-2		2	50*50	20	280
QHV-40SK-3		3	50*50	20	350
QHV-65SK-3		3	65*65	20	450
QHV-50SK-5		5	65*65	20	620
QHV-80SK-5		5	80*80	20	760
QHV-80SK-7.5		7.5	80*80	20	900
QHV-100SK-7.5		10	80*80	20	1000
QHV-100SK-10		7.5	100*100	20	860
QHV-100SK-10		10	100*100	20	1450
QHV-125SK-15		15	100*100	20	1600
QHV-125SK-20		20	100*100	25	2030

尺寸规格

型号	马力 HP	A	B	C	D	M	E	F	G	N	H	I	L	P	S	T	U	V
QHV-25SK-1/2	0.5	260	300	550	250	∅25	∅78	∅93	150	∅25	∅78	∅93	∅162	15	148	210	180	230
QHV-25SK-1	1	260	300	665	265	∅25	∅78	∅93	150	∅25	∅78	∅93	∅177	15	148	210	180	230
QHV-40SK-1	1	260	300	665	265	∅40	∅78	∅93	150	∅40	∅78	∅93	∅177	15	148	210	180	230
QHV-40SK-2	2	335	390	725	335	∅40	∅97	∅118	180	∅40	∅97	∅118	∅200	15	222	260	222	260
QHV-50SK-2	2	335	390	725	335	∅50	∅97	∅118	180	∅50	∅97	∅118	∅200	15	222	260	222	260
QHV-50SK-3	3	335	390	725	335	∅50	∅97	∅118	180	∅50	∅97	∅118	∅200	15	222	260	222	260
QHV-65SK-3	3	340	410	745	335	∅65	∅97	∅150	200	∅65	∅97	∅150	∅200	15	222	260	222	260
QHV-65SK-5	5	340	410	795	385	∅65	∅122	∅150	230	∅65	∅122	∅150	∅235	15	222	260	222	260
QHV-80SK-5	5	340	410	795	385	∅80	∅122	∅150	230	∅80	∅122	∅150	∅235	15	222	260	222	260
QHV-80SK-7.5	7.5	360	440	735	395	∅80	∅122	∅150	230	∅80	∅122	∅150	∅273	18	300	350	300	350
QHV-80SK-10	10	360	440	873	433	∅80	∅122	∅150	230	∅80	∅122	∅150	∅273	18	300	350	300	350
QHV-100SK-7.5	7.5	400	500	895	395	∅100	∅180	∅210	260	∅100	∅180	∅210	∅273	18	300	350	300	350
QHV-100SK-10	10	400	500	933	433	∅100	∅180	∅210	260	∅100	∅180	∅210	∅273	18	300	350	300	350
QHV-100SK-15	15	400	500	1020	520	∅100	∅180	∅210	260	∅100	∅180	∅210	∅334	18	300	350	300	350
QHV-100SK-20	20	400	500	1020	520	∅100	∅180	∅210	260	∅100	∅180	∅210	∅334	18	300	350	300	350
QHV-100SK-25	25	450	550	1110	560	∅100	∅180	∅210	260	∅100	∅180	∅210	∅382	20	350	400	350	400
QHV-125SK-25	25	450	550	1130	580	∅125	∅210	∅255	280	∅125	∅210	∅255	∅382	20	350	400	350	400
