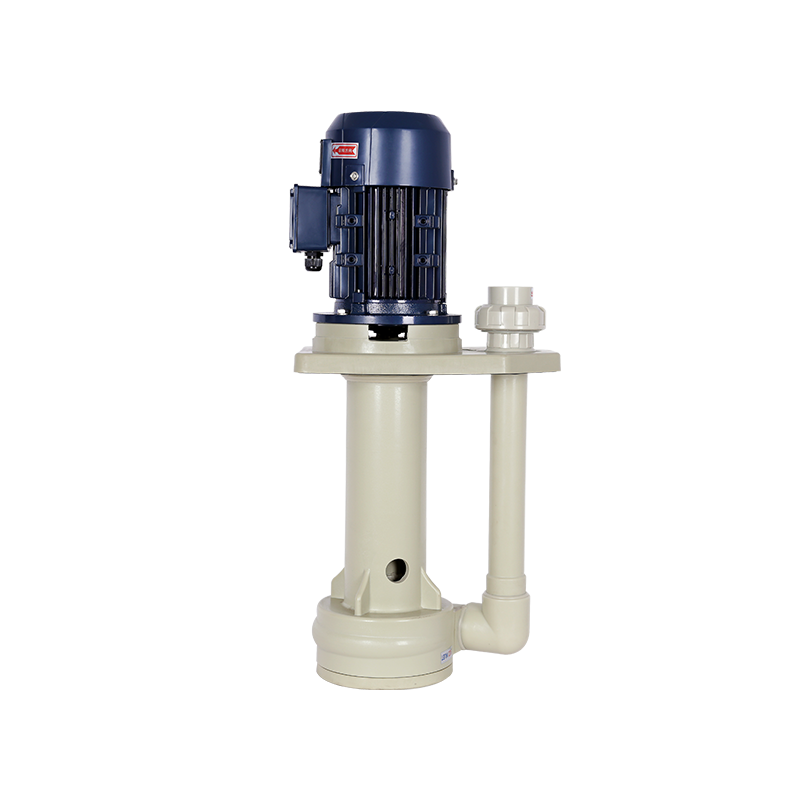

QHA型槽内立式泵

技术参数

· 产品系列：立式泵
· 泵浦功率：1~10HP
· 全流量：50Hz：285~1006(L/min) 60Hz：259~982(L/min)
· 全扬程：50Hz：8.6m~32m 60Hz：8.8m~30.6m
· 主要材质： F-FRPP; G-GFRPP; P-PVDF
· 药液⽐重: SK-1.1 ; SP-1.4

产品适用于

广泛应用于PCB/FPC、电镀连续镀、锂电池、太阳能、半导体、废水废气、涂装/环保、化学制药等多个行业。

免费申请寄样电话咨询: 18922980385

QHA型槽内立式泵产品特色

选型科学，精工制造，质量稳定，高效服务

QHA型槽内立式泵性能特点

性能特点

1. 本泵浦采用PPH、ETFE等塑钢材料射出成型，可抵抗大部分的化学性，耐酸，耐碱；
2. 泵浦内使用乾式轴封，可以空运转使用，空转不会损坏，电机端盖有油封设计，确保酸性气体不会轻易侵入电机轴承，从而保护电机，延长电机使用寿命；
3. 适合各种强酸碱液循环、冷却、喷洗设备、废气塔、蚀刻机、化学镀、无电解镍等特殊场合；
4. 电机轴采用SUS304和钛轴可选，直接从电机内部通过特殊工艺加工一体成型，保证正常工作中的同心度和耐用性；
5. 适合于槽内安装使用，还可配合连接器连接使用。

型号说明

机型编号 : QHA
泵头 : W:六角板弯管，Y:方板直出
出口口径 : 40-1.5; 50-2
比重 : SK-1.1 ; SP-1.4
功率 : 1-1HP ; 2-2HP ; 3-3HP ; 5-5HP ; 7.5-7.5HP ;10-10HP
频率 : 5:50HZ ; 6:60HZ
橡胶材质 : E-EPDM ; V-VITON(FKM)
泵浦材质 : F-FRPP; G-GFRPP; P-PVDF

结构图纸

产品规格

型号	进出口径(mm) ⼊⼝/出⼝	马力 HP	全扬程(M)		全流量(L/min)		重量
型号	进出口径(mm) ⼊⼝/出⼝	马力 HP	50HZ	60HZ	50HZ	60HZ	(kg)
QHA-40SK-1	50/40	1	8.6	8.8	285	259	20
QHA-40SK-2	50/40	2	12.8	12.1	389	338	27.5
QHA-40SK-3	50/40	3	17	19.4	428	426	29
QHA-40SK-5	50/40	5	25	26	500	499	41
QHA-50SK-7.5	65/50	7.5	25	23.6	942	917	57.5
QHA-50SK-10	65/50	10	32	30.6	1006	982	63

尺寸规格

型号	A	B	C	D	E	F	H	G	I	J	K	L	M	N
QHA-40SK-1	732	35	238	∅158	26	413	433	∅182	∅12	270	200	210	333	390
QHA-40SK-2	774	35	280	∅175	26	413	433	∅182	∅12	270	200	210	333	390
QHA-40SK-3	774	35	280	∅175	26	413	433	∅182	∅12	270	200	210	333	390
QHA-40SK-5	818	35	324	∅218	26	413	433	∅182	∅12	270	200	210	333	390
QHA-50SK-7.5	851	35	356	∅234	31	409	429	∅244	∅10	343	283	303	401	473
QHA-50SK-10	891	35	396	∅230	31	409	429	∅244	∅10	343	283	303	401	473
