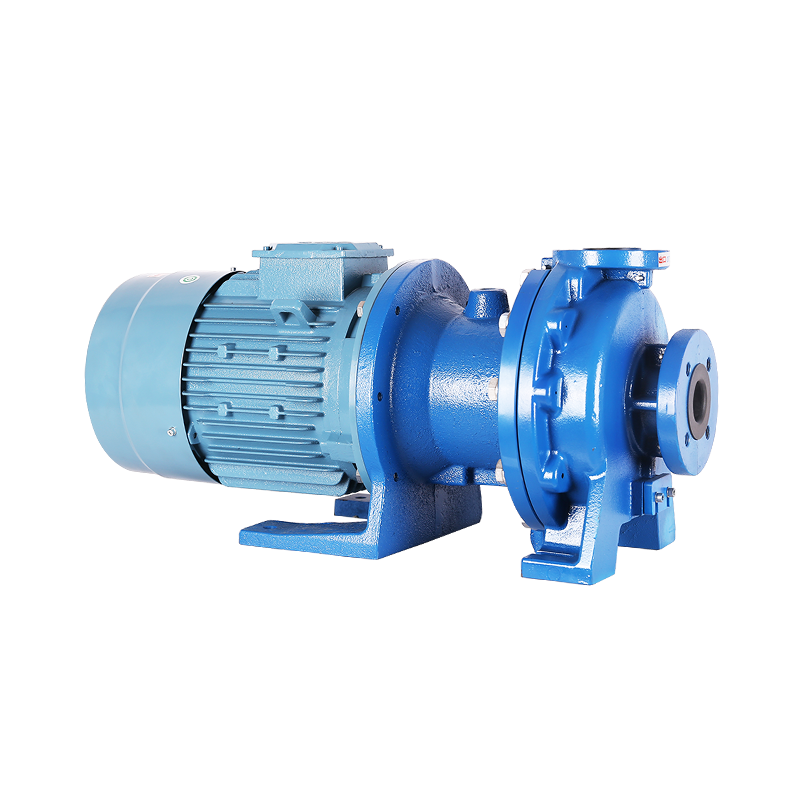

QB型衬氟磁力泵
产品适用于
广泛应用于PCB/FPC、电镀连续镀、锂电池、太阳能、半导体、废水废气、涂装/环保、化学制药等多个行业。
QB型衬氟磁力泵产品特色
选型科学,精工制造,质量稳定,高效服务
QB型衬氟磁力泵性能特点
性能特点
1. 无泄漏氟塑料磁力泵,电动机驱动外磁转动,磁场穿过隔离套,作用于内磁转子,使其旋转。内磁总成和叶轮为一体,液体介质由隔离套密封,实现输送液体零泄漏。
2. 产品应用于精细化工、石油化工、农药医药、造纸印染、核电热电、电镀废水、钢铁冶金、生物医疗、酸洗抛光等领域,适用温度:-20℃-150℃。
型号说明
  • 机型编号 :

    QB

  • 进口口径 :

    32-32mm; 40-40mm; 50-50mm; 65-65mm; 80-80mm; 100-100mm; 125-125mm

  • 出口口径 :

    20-20mm; 25-25mm; 32-32mm; 50-50mm; 65-65mm; 80-80mm; 100-100mm

  • 叶轮直径 :

    125-125mm; 160-160mm; 180-180mm; 200-200mm

  • 过流部件 :

    F-氟塑料

结构图纸
产品规格
型号 流量
m
3 /H
扬程
m
效率
%
汽蚀余量
m
进口 X 出口 mm 转速
r/min
电机功率
Kw
整机重量
Kg
QB32-20-130 3.2 20 57 3.2 32 x 20 2900 1.5 40
QB32-20-150 3.2 30 59 3.2 32 x 20 2900 2.2 60
QB40-25-130 6 20 58 3.2 40 x 25 2900 2.2 55
QB40-25-160 6 32 56 3.5 40 x 25 2900 3 70
QB40-25-190 12 42 65 3.5 40 x 25 2900 5.5 160
QB40-25-200 6 50 68 3.5 40 x 25 2900 11 165
QB50-32-130 12.5 20 58 3.2 50 x 32 2900 2.2 55
QB50-32-160 12.5 32 56 3.5 50 x 32 2900 4 80
QB50-32-200 12.5 50 43 3.8 50 x 32 2900 7.5 160
QB65-50-130 30 20 63 3.5 65 x 50 2900 4 90
QB65-50-160 30 30 65 3.5 65 x 50 2900 7.5 110
QB65-40-200 25 50 55 5 65 x 40 2900 11 180
QB80-65-130 60 20 61 3.5 80 x 65 2900 7.5 130
QB80-65-160 60 30 61 4.5 80 x 65 2900 11 160
QB80-50-200 50 50 50 5 80 x 50 2900 15 230
QB100-80-130 100 20 60 4.5 100 x 80 2900 15 140
QB100-80-160 100 32 60 5 100 x 80 2900 18.5 260
QB125-100-160 120 32 56 6 125x 100 2900 30 630
QB125-100-200 120 50 65 6 125x 100 2900 55 750
尺寸规格


型号 L H A B C D E F G I X J K M N O P Q R S T V
QB32-20-130 495 260 80 55 50 183 14 150 190 120 140 ∅14 140 100 ∅32 18 M16 ∅105 75 ∅20 18 M12
QB32-20-150 570 260 80 55 50 181 14 150 190 120 140 ∅14 140 100 ∅32 18 M16 ∅105 75 ∅20 18 M12
QB40-25-130 570 259 81 56 50 184 14 150 190 120 139 ∅14 150 110 ∅40 18 M16 ∅115 85 ∅25 18 M12
QB40-25-160 490 320 88 53 70 212 14 190 240 160 160 ∅14 150 110 ∅40 18 M16 ∅115 85 ∅25 18 M12
QB40-25-190 735 345 73 96 75 380 14 213 282 180 165 ∅15 157 95 ∅42 23 M16 ∅125 90 ∅25 20 M10
QB50-32-130 570 259 81 56 50 184 14 150 190 120 139 ∅14 165 125 ∅50 20 18 ∅140 100 ∅32 18 18
QB50-32-160 525 320 88 53 70 217 14 195 240 160 160 ∅14 165 125 ∅50 18 18 ∅140 100 ∅32 18 M16
QB65-50-130 620 275 80 55 50 188 14 150 195 132 143 ∅14 185 145 ∅65 18 18 ∅165 125 ∅50 18 M16


型号 L H A B C D E Y G F Z W I X K M N O P Q R S T V
QB50-32-200 555 390 80 85 70 385 16 555 355 325 320 290 210 180 165 ∅125 50 1 18 ∅140 100 32 18 M16
QB65-50-160 710 370 80 93 70 385 16 555 355 325 320 290 210 160 185 ∅145 65 2 18 ∅165 125 50 20 18
QB65-40-200 885 400 100 130 115 530 16 760 405 365 / / 220 180 185 ∅145 65 2 18 ∅150 110 40 18 M16
QB80-65-125 720 340 100 110 70 385 16 555 355 325 320 290 182 160 200 ∅160 80 2 18 ∅185 145 65 20 M16
QB80-65-160 920 400 100 155 115 530 16 760 405 365 / / 220 180 200 ∅160 80 2 18 ∅185 145 65 18 18
QB80-50-200 951 420 100 150 115 530 16 760 405 365 / / 220 200 200 ∅160 80 2 18 ∅165 125 50 20 M16
QB100-80-125 890 400 100 155 115 530 16 760 405 365 / / 220 180 200 ∅180 100 2 18 ∅200 160 80 18 M16
QB100-80-160 1010 500 100 195 165 580 20 910 520 460 / / 280 220 220 ∅180 100 2 16 ∅200 160 80 22 M16
QB125-100-160 1160 600 125 145 100 865 25 1065 520 460 / / 350 250 250 ∅210 125 2 18 ∅220 180 100 20 M16
QB125-100-200 1246 620 125 240 200 700 25 1100 640 580 / / 370 250 250 ∅210 125 2 18 ∅220 180 100 24 M16
