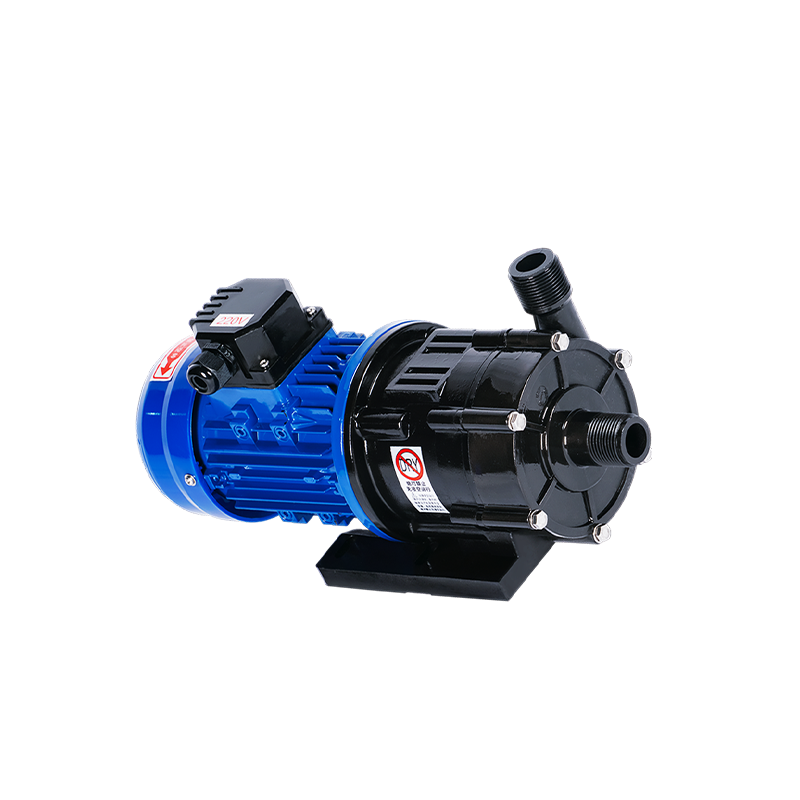

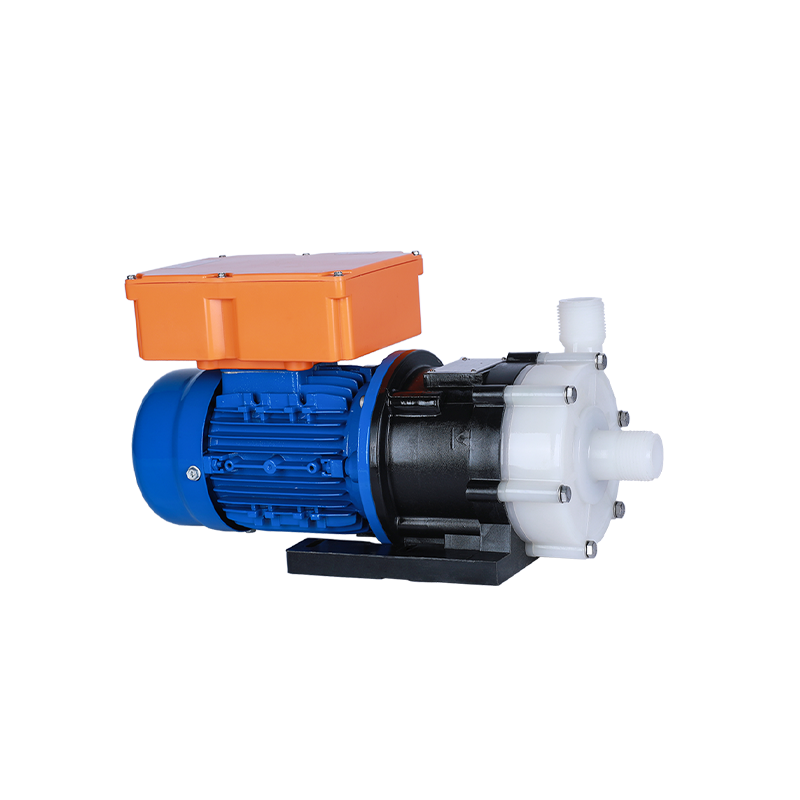

MD型磁力驱动泵（分体机）

技术参数

· 产品系列：磁力泵
· 泵浦功率：6~260W
· 全流量：50Hz：11~77(L/min) 60Hz：12~79(L/min)
· 全扬程：50Hz：1.5m~10m 60Hz：2.1m~10.8m
· 主要材质：F-GFRPP; S-PPS; C-PPH; P-PVDF; E-CFRETFE

产品适用于

广泛应用于PCB/FPC、电镀连续镀、锂电池、太阳能、半导体、废水废气、涂装/环保、化学制药等多个行业。

免费申请寄样电话咨询: 18922980385

MD型磁力驱动泵（分体机）产品特色

选型科学，精工制造，质量稳定，高效服务

MD型磁力驱动泵（分体机）性能特点

性能特点

1. 磁力驱动，无轴封设计，完全防漏；
2. 配有防空转装置性能；
3. 适用于各种化学药液循环输送使用；
4. 泵浦适应温度依各种化学药液性质而定GFRPP-80°C以下，CFRPP-80°C以下，PVDF-100°C以下，CFRETFE-150°C以下。

型号说明

机型编号 : MD
泵浦材质 : F-GFRPP; S-PPS; C-PPH; P-PVDF; E-CFRETFE
进出口径 : 20-3/4；25-1
马力 : 0-6W; 1-10W; 2-20W; 3-45W; 4-65W; 5-90W; 7-180W; 8-260W
连接 : S-⽛⼝式; H-插管式
泵轴材质 : A-陶瓷; S-碳化硅
橡胶材质 : E-EPDM; V-FKM；F-FFKM
频率 : 5-50Hz; 6-60Hz
电压 : V11-1∅/110V; V22-1∅/220V; V38-3∅/220V/380V; V41-3∅/280V/415V

结构图纸

产品规格

型号	软管接口式		螺纹接口式		全流量 (L/min)		全扬程(m)		比重	电机		重量（kg）
型号	进口 (mm)	出口 (mm)	进口	出口	50HZ	60HZ	50HZ	60HZ	比重	功率(W)	电压(V)	重量（kg）
MD-200	14	14	/	/	11	12	1.5	2.1	<1.2	6	220	0.87
MD-201	16	16	G¾	G¾	16	19	2.4	3.4	<1.2	10	220	1.53
MD-202	18	18	G¾	G¾	27	31	3.1	4.3	<1.2	20	220	2.1
MD-203	20	20	G¾	G¾	32	38	3.8	5.4	<1.2	45	220	3.4
MD-204	20	20	G¾	G¾	45	52	4.6	6.5	<1.2	65	220	4.3
MD-255	26	26	G1	G1	53	55	5.3	7.6	<1.3	120	220/380	5.6
MD-257	26	26	G1	G1	55	62	7	9.3	<1.3	180	220/380	5.5
MD-258	26	26	G1	G1	100	102	8.6	10.8	<1.3	260	220/380	6.8
MD-258z	26	26	G1	G1	92	95	11	13.5	<1.3	260	220/380	6.8

尺寸规格

型号	L	H	W	a	b	c	d	e	f	i	g	j	K
MD-200	130	85	75	64	17	/	36	49	30	30	/	∅10	∅10
MD-201	193	96	85	71	25	49	45	51	37	64	101	∅9.5	∅13
MD-202	211	116	85	68	28	30	54	62	38	50	115	∅12	∅14
MD-203	238	132	121	101	30	40	58	74	45	64	142	∅14.0	∅15.5
MD-204	238	132	121	101	30	40	58	74	45	64	142	∅14.0	∅15.5
MD-255	270	153	142	108	43	70	63	90	50	96	138	∅16.0	∅20.0
MD-257	270	153	142	108	43	70	63	90	50	96	138	∅16.0	∅20.0
MD-258	328	168	155	110	45	70	65	103	62	100	157	∅19.5	∅21.0
MD-257(分体机）	337	156	135	108	45	40	66	90	50	147	154	∅16.0	∅20.0
MD-258(分体机）	375	170	150	105	53	70	70	100	63	155	157	∅19.5	∅21.0
